工程概述

1、閉路電視監控系統

閉路視頻監控系統的監控范圍包括：廠區出入口、各庫房、儲罐區、各裝置操作室、綜合樓走廊。閉路電視監控系統具有實時監控和記錄園區動態、聯動報警、自動記錄證據的功能。設計時考慮重點生產區域，廠區生產裝置，罐區庫區防爆要求，以及具有防雨、夜間圖像等要求，相應采取下列具體做法：

·在出入大門處安裝高清晰攝像機，清晰顯示進出車輛車牌號，進出車輛、人員情況;

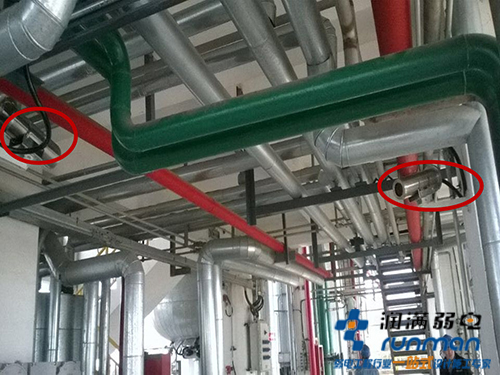

·在各生產區域重點場所，安裝符合國家有關化工安全生產規范的防爆護罩;

·各裝置操作室、綜合樓主要通道、各庫房等重要部位，監控圖像清晰;

·廠區各裝置的監視器顯示本裝置攝像頭所監控的畫面，所有的畫面采用光纜傳輸?shù)骄C合樓二樓調度室統一記錄。

2、廣播呼叫系統

本次項目廣播范圍：該化工廠的廣播系統覆蓋整個公司的各生產裝置29個點及廠區內6個點。本次廣播呼叫系統主要完成下列功能：業務廣播(如廠區生產業務廣播)和自動緊急消防廣播(如火災人員疏散引導廣播)。

3、電話通信系統

電話通信系統信息點區域包括：綜合大樓各職能部門、各生產裝置操作室、質檢樓、備品備件倉庫、門衛。其中一臺程控交換機完成直線、內部分機功能;另外一臺程控交換機完成生產調度自動接線功能。主機設備安裝在綜合樓二樓總控制室機房內。

工程實施

1、閉路電視監控系統配置和安裝

·前端系統

攝像機選用高清晰彩色攝像機和高清晰彩色一體機，攝像機都配有相應的室內護罩、室外護罩、以及防爆護罩。6個彩色一體機帶有云臺，可控制攝像機拍攝角度和焦距。

·傳輸系統

視頻信號傳輸采用光纖和同軸電纜傳輸，總控制室到各個廠區裝置控制室全部采用光纖傳輸，光纖敷設在室外金屬橋架或地下金屬管道內。各個廠區裝置控制室到監控區攝像機用同軸電纜傳輸，外加PVC管道。總控制室和各個廠區裝置控制室可同時監控到圖像。各個廠區裝置攝像機的電源全部由各自廠區裝置控制室供給。

·數字硬盤錄像系統

錄像機采用16路數字硬盤錄像機，硬盤錄像機內有3個320G的高速硬盤，動態錄像可以存儲一個月甚至更長時間。19"彩色顯示器也安裝在總控制室內。

2、實現功能

實時監控和記錄園區動態，聯動報警，自動記錄證據。考慮重點生產區域，廠區生產裝置，罐區庫區防爆要求以及防雨、夜間圖像等。主要包括：

·主出入大門，能清晰顯示進出車輛車牌號、進出車輛、人員情況;

·各生產區域重點場所，監控符合國家有關化工安全生產規范;

·各裝置操作室，監控操作清晰;

·綜合樓，監控2樓和3樓主要通道，夜間監控;

·各庫房，采用對通道或庫房進出門方式監控，能看清庫房進出情況，夜間監控。
