- 案例概況
【項目名稱】:上海佘山森林無線安防監控成功案例
【工程內容】:無線監控
【施工時間】:2004-9-15
【項目地址】:上海市松江區
【項目概況】:佘山國家森林公園,位于上海市郊西南松江境內,佘山地區屬中亞熱帶季風氣候,是上海唯一的自然山林勝地,已建成并對外開放的景區有東佘山園、西佘山園、天馬山園、小昆山園、月湖等。森林防火監控系統是視頻監控重要的應用領域,其強大的功能、復雜的設計、多層次的結構形式可以代表安防監控行業的最高水平,因此每一個森林防火監控系統都是一個監控系統中的典范。
- 設計方案
森林防火監控系統與其他監控系統一樣是由監控設備前端、中間視頻信號傳輸和監控中心組成,森林防火監控系統的難點是布線和網絡傳輸以及施工安裝和供電等,在網絡信號弱的情況下還必須使用中繼站進行加強,而由于森林周圍很難有供電單位,所以通常會考慮搭建太陽能等自主發電系統。
森林防火監控系統整體系統設計為數字接入方式的全數字型,這樣才能保證系統的技術前瞻性,即使幾年后也不會落伍,也便于以后升級換代。如圖所示,三級中心通過交換機,連接GIS服務器、林火報警服務器、監控服務器、會議電視系統。進入三級監控中心的數字視頻信號由三級平臺統一管理、存儲、顯示。同時數字圖像上傳給監控平臺和一級監控平臺。
森林防火監控系統前端配備有百萬高清云臺攝像機,有槍機、半球和高速旋轉球,根據不同的安裝和監控環境采用不同的攝像機,這里的攝像機都要求要有大面積的輻射范圍,鏡頭的焦距一般都比較長,無論在夜間還是白天都能夠清晰的拍攝到上千米傳輸距離的圖像,傳輸部分則使用布線加網絡監控相結合的形式,監控中心可以與上級指揮中心進行端口連接,以方便訊息層層上傳。
傳輸部分因為周圍沒有網絡信號,所以要自己搭建傳輸信號設備,因此少不了要有網橋、前后端天線、交換機、數字矩陣、中繼點信號塔等,而這些設備的搭建要與供電系統綜合考慮,一般的供電系統是設在中機電附近,其供電形勢要根據周圍監控環境來定,但無論如何都要保證供電的持久、穩定和智能。
監控中心主要設備有電器墻顯示器、硬盤錄像機等,還需要配置相應的報警系統、地理信息系統等,這樣才是一個完善的視頻監控信息系統。另外前端設備要安裝防護罩,終端和中繼點要安裝避雷器等。

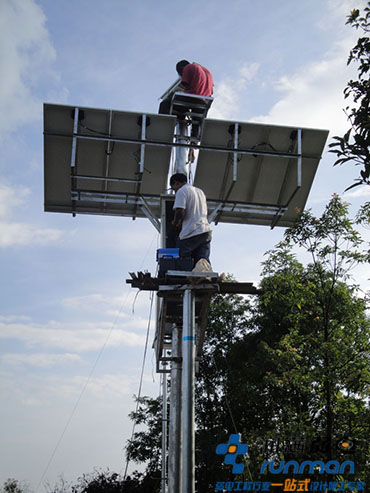

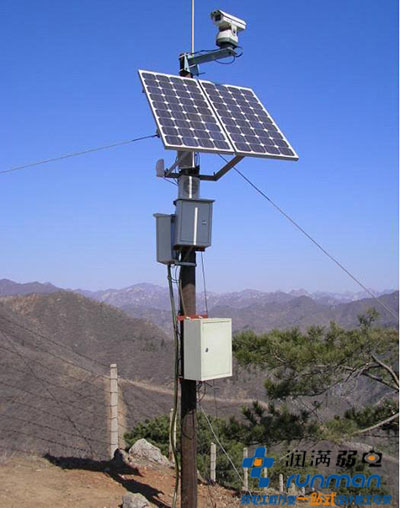

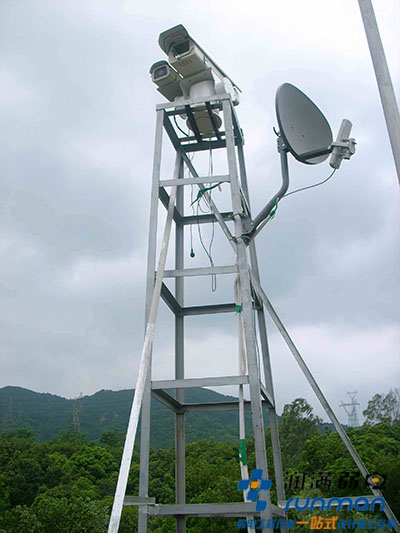

- 施工現場
