上海國際汽車城汽車博覽公園(以下簡稱公園)位于上海西北部嘉定區安亭鎮的上海國際汽車城，占地面積1150畝(約77萬平方米)，日最大承載量14萬，瞬時承載量5.3萬，由上海國際汽車城新安亭聯合發展有限公司代表上海市和嘉定區政府投資建設，投資人民幣約6億元。它既能發揮上海國際汽車城重要的“城市綠肺”功能，又是作為上海國際汽車城汽車文化宣傳的重要基地，承擔汽車博覽、展示與文化培育的重要使命。

　　用戶需求

　　①公園景區實現無死角Wi-Fi覆蓋;

　　②在無線覆蓋區域內實現自動漫游，無需手動切換Wi-Fi連接;

　　③為了保證園區內所有的無線接入點(AP)網絡正常，各個點全部采用光纖進行鏈接;

　　網絡設計

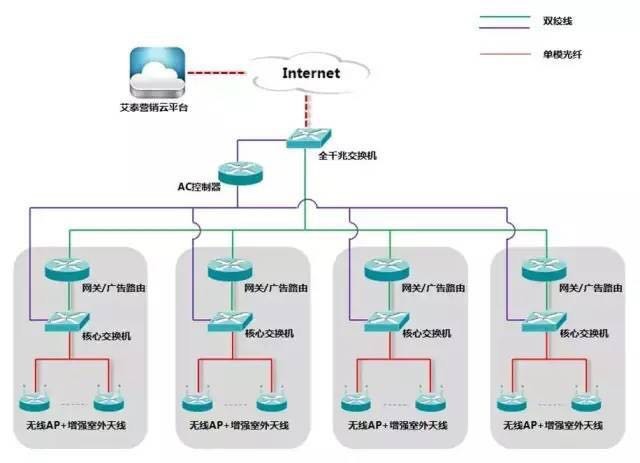

　　①網絡拓撲圖

　　②產品型號及功能

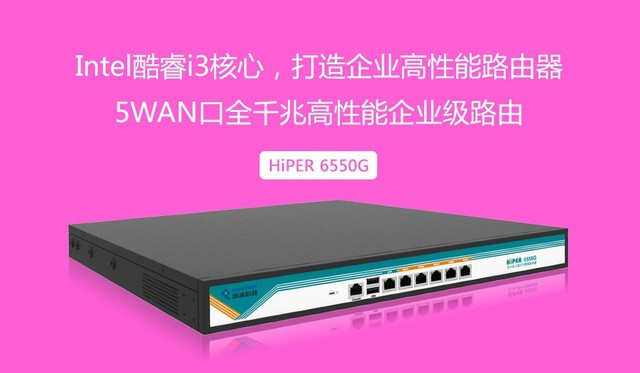

　　1)無線路由器-6550G

　　5個10/100/1000M WAN口;1個10/100/1000M LAN口;3.3GHz網絡專用處理器，4G高速內存;一鍵管控QQ、MSN、P2P、金融、游戲內置PPPoE服務器;支持IP與MAC綁定，有效防范ARP攻擊支持智能彈性流控;實時優化網絡性能，支持連接數限制，可有效限制P2P軟件支持 VPN 協議，靈活組建虛擬局域網。

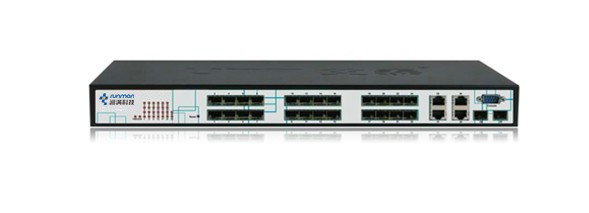

　　2)POE交換機-ST3628F

　　24個千兆SFP光口，2個萬兆SFP+光口;4個千兆以太網電口，與21~24光口復用;豐富的交換特性，如VLAN、鏡像、匯聚;支持多協議的二層放環，如STP、RSTP;豐富的安全特性，BPDU過濾，PORT綁定等;提供WEB管理，圖形化界面配置簡單。

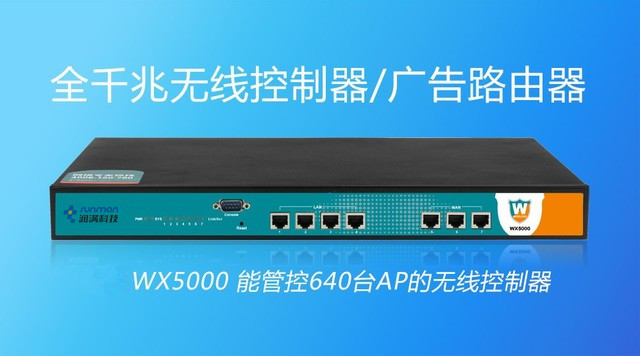

　　3)無線控制器-WX5000

　　3個千兆自適應WAN口，4個千兆自適應LAN口;無線集中控制/管理，最多同時可管控640個AP;支持多服務區劃分，實現用戶訪問權限控制;支持PPPoE/WEB認證，管控內網用戶接入;豐富的上網行為管理，管控閑聊/購物/玩游戲等;智能彈性流控功能，實時優化網絡性能;支持PPTP/IPSec VPN，靈活組建虛擬局域網。

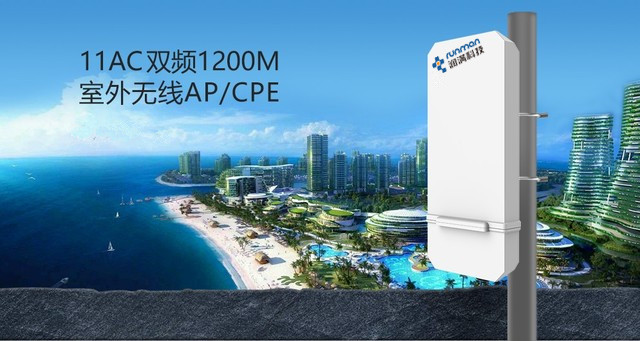

　　4)無線AP-WA3080N

　　11AC 1200Mbps無線傳輸;1個10/100M自適應RJ-45接口,標準POE;內置高增益、雙極化CPE天線，且工作2.4GHz、5GHz頻段;支持室外IP65防護;適用于室外遠距離橋接、遠距離無線覆蓋。

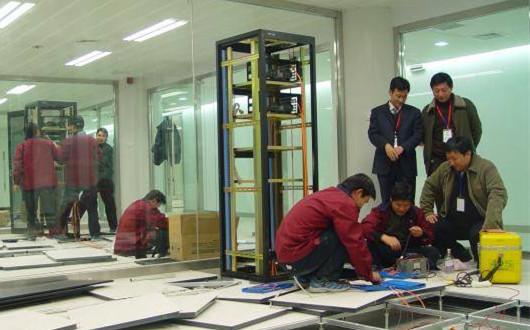

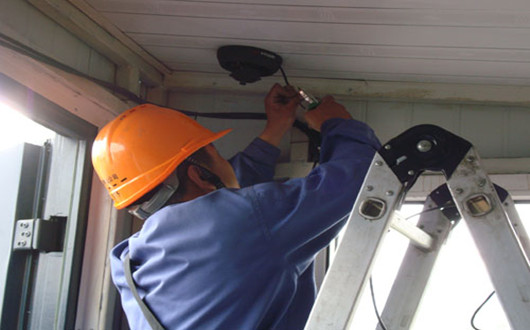

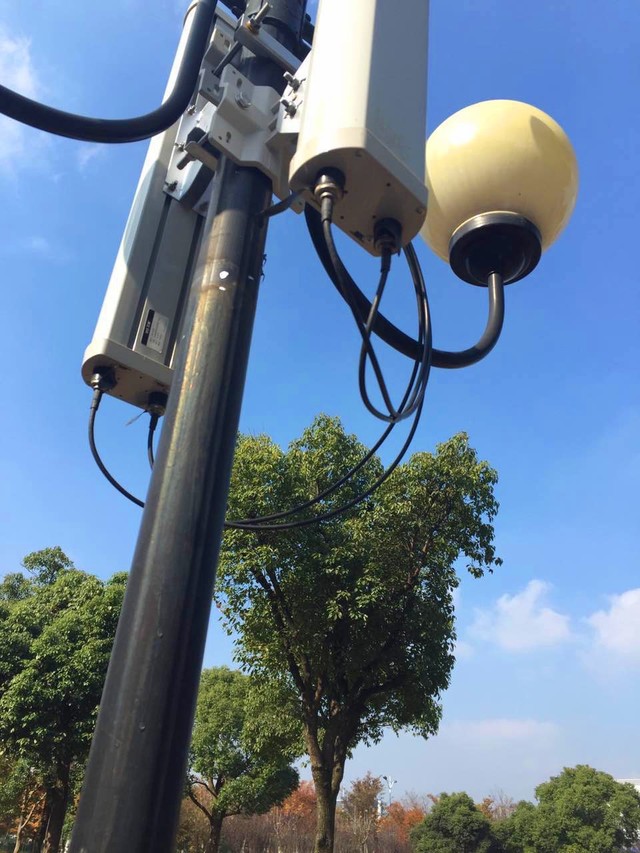

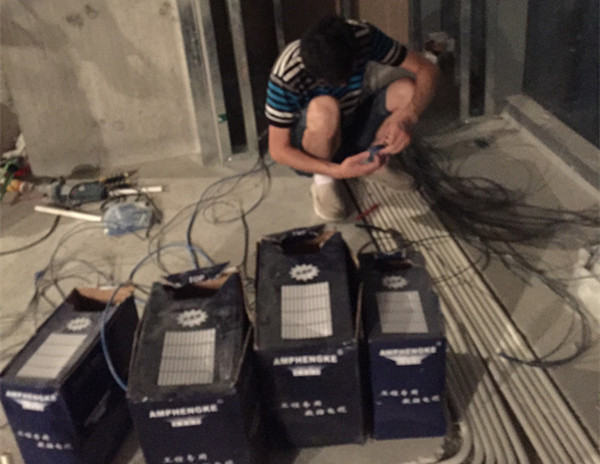

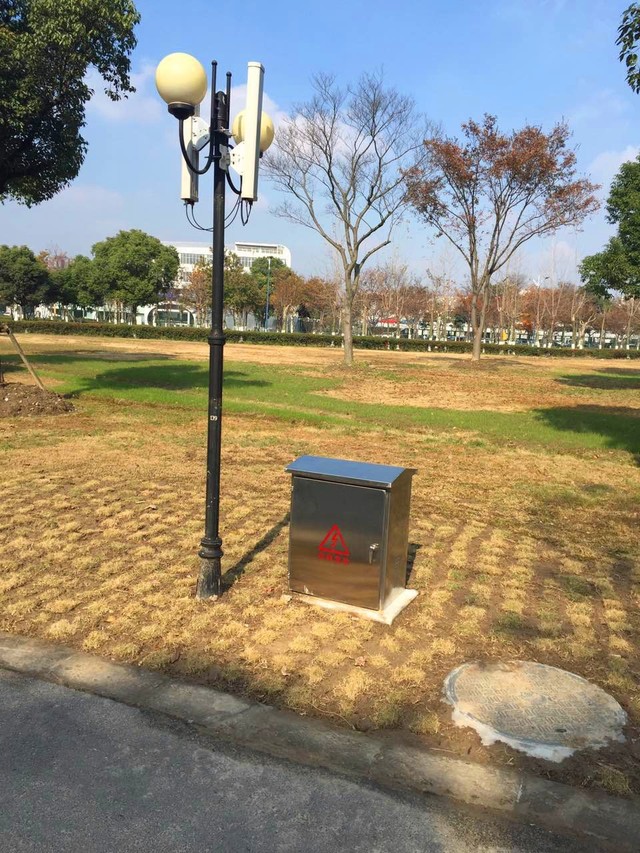

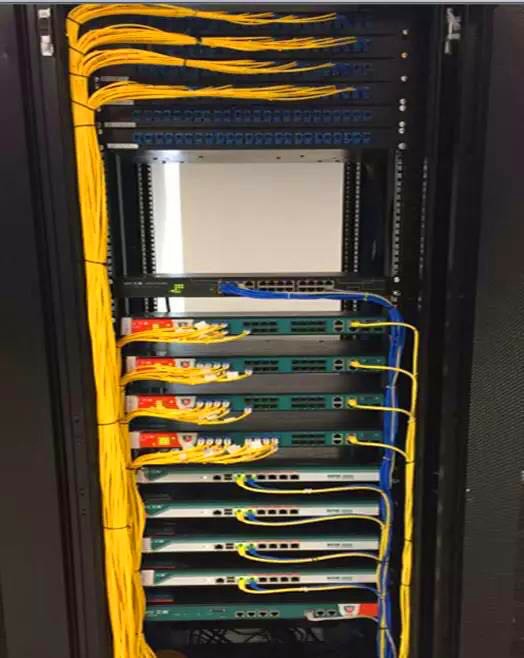

　　使用效果
