聯華超市股份有限公司（聯華超市）于1991年起在上海開展業務，于19余年間，以直接經營、加盟經營和并購方式發展成為一家具備全國網點布局、業態最齊全的零售連鎖超市公司。聯華超市一直緊守“顧客第一,唯一的第一”的理念，采取以客為本的市場策略，旨在以具競爭力的價格提供品種繁多的優質商品和增值服務，為顧客提供愉快的購物體驗。我們潤滿也一直遵循這個理念，為其成功部署綜合布線系統。

管線敷設方案

（一） 傳輸方式的選擇

1、圖像信號傳輸

本系統采用同軸電纜傳輸視頻信號的視頻傳輸方式。

2、系統控制信號傳輸

監控系統控制信號采用標準RS-485的控制方式；

報警系統采用本公司定制的專用多芯線直接傳輸控制信號。

（二） 線路的設計

本系統在線路的設計和施工時有以下幾個方面的特點：

1、 路徑短捷、安全可靠、施工維護方便；

2、 避開惡劣環境條件或易使管線損傷的地段；

3、 不與其它管線等障礙物交叉跨越；

4、 管線選配

根據設計圖紙要求選配電纜；

視頻傳輸線選用SYV75-5-4專業電纜；報警傳輸線選用RVV4*16和RVV2*16專業電纜；電源傳輸線選用RVV2*32專業電纜。

室外設備連接電纜時，宜從設備的下部進線；

電纜長度應逐盤核對并根據設計圖上各段線路長度來選配電纜，以避免電纜的接續；當電纜接續時應采用專用接插件；

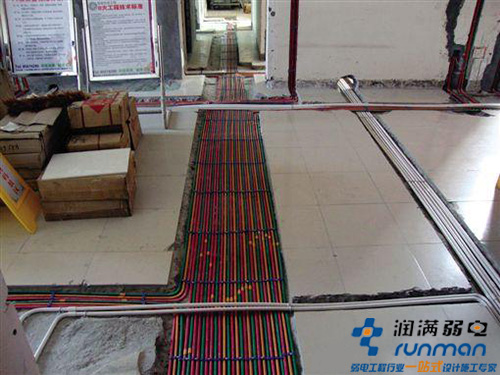

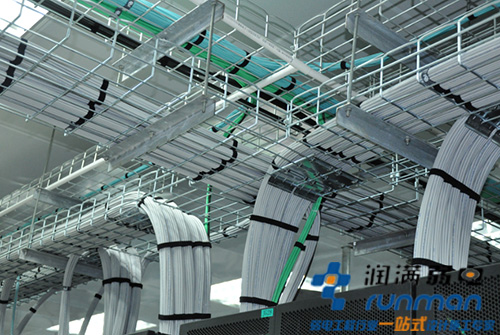

5、 線路敷設

A、  必須按圖紙進行敷設，施工質量應符合《電力工程電纜設計規范》；

B、  電纜的彎曲半徑大于電纜直徑的15倍；

C、  敷設管道線之前應先清刷管孔；

D、  管孔內預設一根鍍鋅鐵線；

E、穿放電纜時宜涂滑石粉；

F、管口與電纜間襯墊鋁皮，鋁皮應包在管口上進入管孔的電纜應保持平直，并應采取防潮、防腐、防鼠等處理措施；
