上海瑞吉紅塔大酒店千兆網絡綜合布線工程

來源:本站原創 責任編輯:admin 瀏覽: 發表時間:2016/1/8 14:13:20
  • 案例概況

  【項目名稱】:上海瑞吉紅塔大酒店綜合布線工程

  【工程內容】:綜合布線

  【施工時間】:2003年

  【項目地址】:上海市浦東新區(東方路889號)

上海瑞吉紅塔大酒店千兆網絡綜合布線工程

  【項目概況】:上海瑞吉紅塔大酒店坐落于上海新興的商業地區——浦東新區,共有328間豪華標準客房,其中包括44間套房。瑞吉紅塔大酒店幾乎涵蓋了所有智能化樓宇和現代化酒店的功能。如:綜合布線系統、計算機網絡系統、酒店計算機管理信息系統和無線移動局域網接入系統,還有電視監控及防盜報警系統、門禁管理和一卡通系統、公共廣播、背景音響系統、車庫系統、視頻會議、同聲傳譯系統、程控交換機通信系統和MCTS系統、衛星及CATV電視系統、各國時鐘顯示系統等等。

  • 設計方案

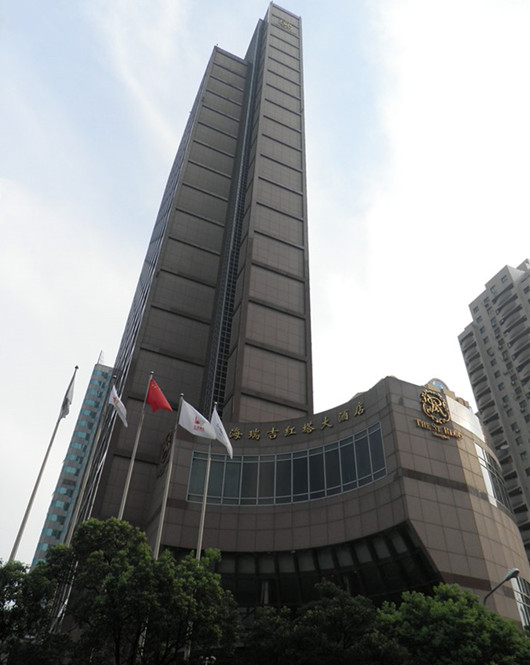

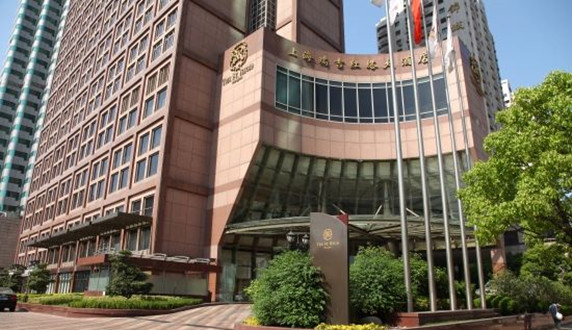

上海瑞吉紅塔大酒店

  上海瑞吉紅塔大酒店坐落于上海新興的商業地區——浦東新區,共有328間豪華標準客房,其中包括44間套房。酒店幾乎涵蓋了所有智能化樓宇和現代化酒店的功能。如:綜合布線系統、計算機網絡系統、酒店計算機管理信息系統和無線移動局域網接入系統,還有電視監控及防盜報警系統、門禁管理和一卡通系統、公共廣播、背景音響系統、車庫系統、視頻會議、同聲傳譯系統、程控交換機通信系統和MCTS系統、衛星及CATV電視系統、各國時鐘顯示系統等等。

  瑞吉紅塔大酒店綜合布線系統由上海潤滿綜合布線公司采用朗訊SYSTIMAXGigaSPEED千兆結構化網聯解決方案設計施工完成的,瑞吉紅塔大酒店每間標準客房均設有2個數據點和2個語音點,客房面積達到48平方米。酒店的總統套房和總經理辦公室均采用千兆和光纖到桌面的設計方案。

  系統設計說明

  瑞吉紅塔大酒店的綜合布線系統被劃分成五個子系統進行設計,分別是工作區子系統、水平子系統、主干子系統、管理子系統和設備間子系統。在下面的分析介紹中,將著重對水平子系統、管理子系統、主干子系統作進一步的闡述。

  1)水平子系統

  瑞吉紅塔大酒店的水平子系統采用了朗訊科技的1071千兆4對非屏蔽雙絞線、MGS200千兆信息模塊,同時采用M14MMO多媒體信息插座、GB86單孔面板和GB86雙孔面板口等。在酒店的高級總統套房內,上海潤滿綜合布線公司采用了LGBC 004D LRX4芯室內光纜端接M14多媒體插座。

  2)管理子系統

  瑞吉紅塔大酒店主管理子系統設在1層夾層的酒店總計算機房內,裙房每層設一個分管理子系統,客房每三層設一個分管理子系統,總統套房則單獨設置一個分管理子系統。主管理子系統的數據管理設備采用的是上海潤滿綜合布線公司600B224口光纜配線架,語音管理設備采用了朗訊科技110DW2 300FT配線架管理系統主干信息點。通過數據主干光纜和語音大對數線纜連接到各分管理子系統。

  在每一個分管理子系統內,配置朗訊科技600B2光配架、110DW2 100FT配線架、PatchmaxPatchPanelKit 24 配線架,以管理分管理子系統的信息點。其中,總統套房分管理子系統的600B2除完成光纜連接外,還排放1根LGBC004D LRX4芯室內光纜連接到總統套房的M14MMO多媒體信息插座上,此種設計可使客人任意選擇千兆六類的RJ45銅纜插口和光纖插口。

  3)主干子系統

  上海潤滿綜合布線公司給瑞吉紅塔大酒店的數據主干子系統采用的是LGBC 006D LRX6芯光纜,語音主干采用101050對非屏蔽雙絞線。主干光纜和大對數線纜從主管理子系統(MDF)排放到各分管理子系統(IDF),再通過600B2和110DW2 100FT完成數據主干光纜的連接和語音主干的連接。

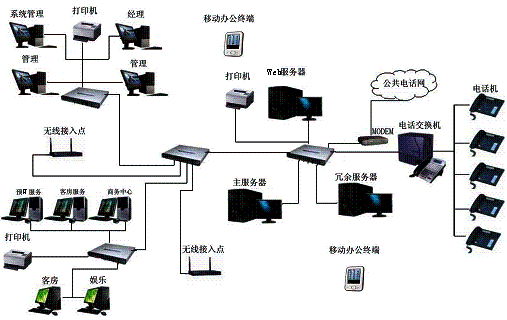

上海瑞吉紅塔大酒店綜合布線拓撲圖

  系統特點

  作為弱電系統的一個基礎工程,紅塔大酒店綜合布線系統具有如下特點:

  1)先進性:瑞吉紅塔大酒店的布線系統工程前瞻性地采用了千兆結構化綜合布線系統方案,為酒店今后寬帶接入廣域網,實現全球性多媒體功能預留了廣泛的發展空間。

  2)開放性:瑞吉紅塔大酒店綜合布線系統是一個標準的開放式系統。它能適應各種的功能要求,支持不同廠家的應用設備接入。

  3)實用性:作為一個智能化的基礎平臺,酒店的各項功能需求在此平臺上得以實現和發展。

  4)靈活性:瑞吉紅塔大酒店綜合布線系統能滿足靈活通用的要求。任何一個信息插口,均能連接不同的設備,如計算機、遠程數據終端、傳真機、電話機等,也可連接不同類型的局域網系統,而所有這些功能均可在管理子系統中通過跳線簡單實現或便捷轉換。

  5)模塊化:在瑞吉紅塔大酒店綜合布線系統中,除線纜外,其余所有接插件均采用模塊化的標準件,使用起來非常方便。

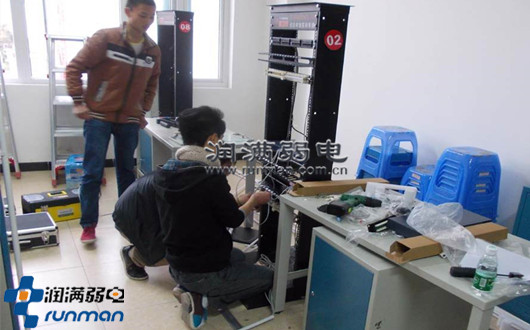

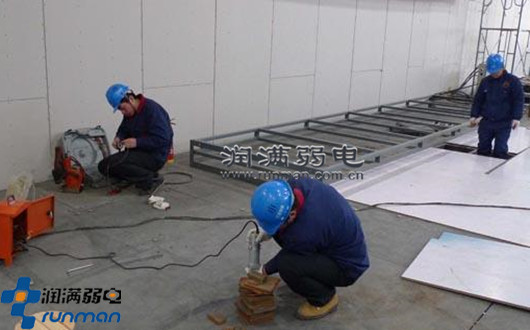

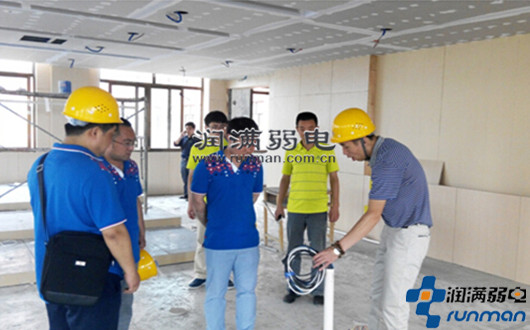

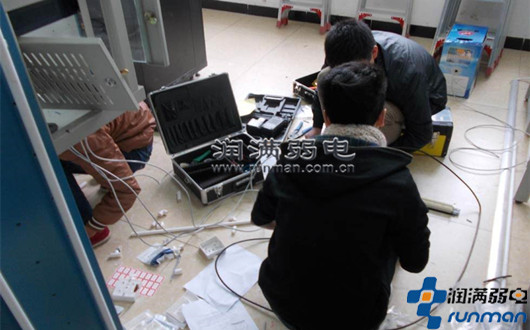

  • 施工現場
prev
next
