網絡解決方案

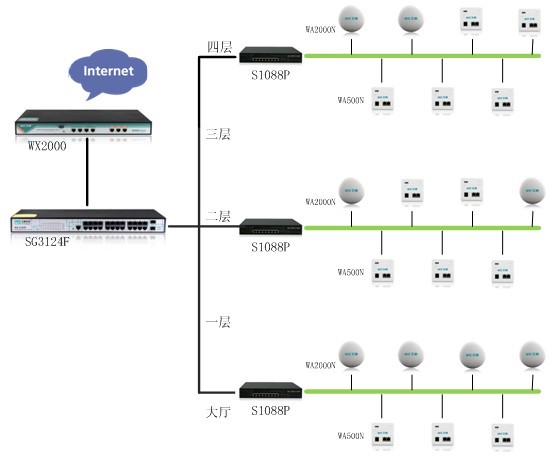

　　無線網絡，在原有有線網絡的基礎上，在客房、大廳、客廳、咖啡廳、公共休息室和大中小會議室等場所，分別設置一個無線接入點，可實現全部覆蓋。在客房區的走廊中均勻布置3-5個無線接入點實現整個樓層無線覆蓋。具體數量以實際情況而定。如圖所示：

無線網絡設計

酒店作為一個現代化的場所，全新和方便的數據網絡是體驗一個滿足現代酒店的基礎設施的基本需求，通常的有線網絡已經漸漸不能完全滿足現在通信的需求，特別是現代的對網絡連接的隨時隨地要求，無線網絡是現代最靈活可靠的一種網絡接入方式。因此無線國際會議中心酒店決定在整個大樓全面提供無線接入方式。

設計描述

我們通過在整個樓部署一定數量的WA200ON以及WA500N無線AP，來覆蓋整個樓層無線電微波，從而滿足樓層的整個PC的無線接入；樓層的所有無線AP通過超五類雙絞線，以百兆帶寬接入到樓層的POE交換機中，再通過匯聚層交換機實現二層核心交換機，最后通過無線控制器實現對外部網絡的訪問。

瘦AP架構

客房AP在支持POE供電的情況下采用WA500N;

大廳以及公共場所AP建議采用WA2000N;

客房AP部署建議：AP放在客房進門處天花檢修口，覆蓋本客房和相鄰的客房。上層或下層客房的AP，放在對應相鄰客房的天花檢修口，這樣上下層的無線信號可以互相補充。同一樓層走廊兩側房間的AP建議錯開部署。

大廳AP部署建議：AP放在大廳的拐角處以及大廳的中間未通知，主要根據大廳的面積計算，這樣空曠的地方的無線信號可以互相補充。

無線AP 數量計算

無線AP數量的計算是根據無線電微波信號覆蓋強弱和無線AP所提供帶寬有關。

無線電微波信號覆蓋計算

對于室內無線AP功率選擇是不會超過100mw，因為這樣的AP產生的無線電微波符合人體健康要求。在100mw無線AP覆蓋半徑則在25m范圍之內。

無線AP帶寬計算

無線AP帶寬計算，根無線AP提供的帶寬同所選擇的無線協議有關：

1）2.4-GHz 802.11b  帶寬計算

選擇這種協議最高帶寬在6.8Mpps，而辦公室最大用戶數量限制在15個；則每個用戶的帶寬為6.8Mpps*1024/15=464Kbps

2）2.4-GH802.11g帶寬計算

選擇這種協議最高帶寬在32Mpps，而辦公室最大用戶數量限制在20個；則每個用戶的帶寬為32Mpps*1024/20=1683Kbps

3）2.4-GH802.11N帶寬計算

選擇這種協議最高帶寬在100Mpps，而辦公室最大用戶數量限制在25個；則每個用戶的帶寬為100Mpps*1024/25=4096Kbps

根據上述計算方法，結合酒店提供的樓層局圖和實際的客房分布情況，以及無線AP部署經驗；一個5層點256個房間的酒店部署的AP初步設計為WA2000N:30個WA500N:100個。

無線AP安裝設計

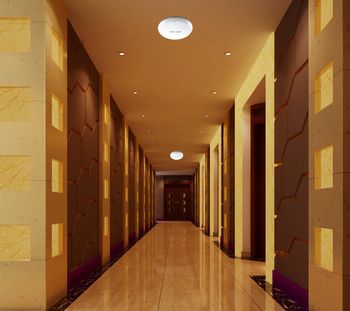

大廳以及公共場所考慮到設備的安全因素,AP可放置于常人無法接觸到的位置,比如天花隔板,如圖所示:

說明：

圖中的AP放置于天花隔板上,AP的信號范圍如圖所示,一般是水平為360度,垂直范圍的范圍也是呈兩個圓形分布.這樣在AP的正中間垂直區域會有信號的弱區

圖中的AP采用吸頂外置全向天線。此天線的水平范圍為360度，垂直為120-140度之間。可以滿足懸掛及本層的無線需求（具體應用情況可能需要現場測試）

設備選型

重點設備描述

無線集中控制器

WX2000三WAN口全千兆無線接入控制器專為需要多線路接入環境而設計，它使用業界領先的ReOS SE網絡操作系統，并采用高性能的專用網絡處理器，在性能和功能上較目前的多數寬帶路由器更上一層。同時它可以集中管理艾泰無線AP 256臺，實現配置模板的下發、軟件下發以及多服務區等功能，實現無線AP零配置，節約了用戶配置工作量。同時它還支持一下功能：

無線集中控制器

WX100 1個千兆WAN口，它使用業界領先的ReOS SE網絡操作系統，并采用高性能的專用網絡處理器，在性能和功能上較目前的多數寬帶路由器更上一層。同時它可以集中管理艾泰無線AP 32臺，實現配置模板的下發、軟件下發以及多服務區等功能，實現無線AP零配置，節約了用戶配置工作量。同時它還支持一下功能：

WA500N 150M 面板式無線AP 介紹

WA500N 150M面板是無線AP是一款適合小企業、酒店、學校以及家庭無線組網的無線接入點，集有線/無線網絡連于一體，包括3個以太網交換端口，一個RJ11的電話口，還帶有802.11N的無線接口，支持150M無線傳輸速率，在提供有線客戶端接入的同時允許支持802.b/g/n無線客戶端接入，組網靈活，使用方便：

WA500N可支持POE供電，同時采用可以和無線控制器搭配使用，實現多臺WA500N集中管理，實現無線AP即插即用，同時可以隨時查看設備的狀態，方便了用戶管理；

產品特點：

*精美的外觀

*標準接面板86x86結構設計，可方便快捷的安裝在墻盒內，簡潔美觀

*可與艾泰的無線集中控制器配套使用，方便快捷的管理維護

WA2000N吸頂式無線AP 介紹

WA2000N吸頂式無線AP是一款適合小企業、酒店、學校以及家庭無線組網的無線接入點，集有線/無線網絡連于一體，包括1個千兆以太網交換端口，還帶有802.11N的無線接口，支持300M無線傳輸速率，在提供有線客戶端接入的同時允許支持802.b/g/n無線客戶端接入，組網靈活，使用方便：

WA2000N吸頂式無線AP可支持POE供電，同時采用可以和無線控制器搭配使用，實現多臺WA2000N集中管理，實現無線AP即插即用，同時可以隨時查看設備的狀態，方便了用戶管理；

產品特點：

*精美的外觀

*采用圓型結構設計，可方便快捷的安裝在天花板，簡潔美觀

*可與艾泰的無線集中控制器配套使用，方便快捷的管理維護
