客戶需求：

環境特點：以包間為主，各包間獨立性強，使用者不固定，單位面積內無線終端較密集。

假設某KTV有30個包間，面積10-30平米不等，無線終端大概有200-300個，需要無線覆蓋到所有的包間和等待區，供顧客連接Wi-Fi接入互聯網。

解決方案：

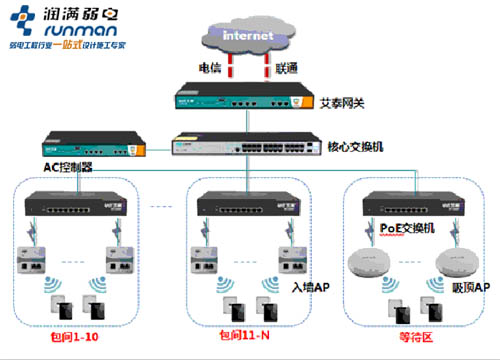

拓撲圖：

方案介紹

根據KTV的常見需求和環境特點，該方案中采用AC+AP的無線解決方案，設備配備如下：

1、網絡出口：

采用1臺艾泰千兆路由器HiPER 4240G，可滿足200-300個內網終端的網絡數據轉發。

2、無線控制器AC：

采用1臺艾泰科技最新推出的WX100，可同時管理64個AP，可實現統一管理。

3、中心交換機：

采用1臺艾泰千兆光口交換機SG3124F，可支持VLAN、端口鏡像等管理功能。

4、邊緣交換機：

采用5臺艾泰PoE供電交換機S1088P，可支持8口供電，支持802.3af/at供電標準。

5、無線接入點AP：

每個包間部署1臺艾泰入墻式AP（WA500N），等待區可部署1臺艾泰吸頂式AP（WA2000N），艾泰入墻式AP與吸頂式AP均可支持PoE受電，不僅美觀大方，還極大的節省供電布線的工程量。
