客戶需求：

觀瀾湖高爾夫球會是由全球多名高爾夫巨星設計，融合全球五大洲風格球場所組成的世界第一大球會，也是世界旅游休閑產業的第一品牌。作為亞洲最優秀的錦標球場，暨深圳觀瀾球會承辦了第41屆高爾夫世界杯決賽之后，海口觀瀾湖已于2010年10月舉辦了一場國際高爾夫賽事（觀瀾湖名人職業、業余選手賽事）。

?？谟^瀾湖高爾夫球會（即海口觀瀾湖度假酒店，海南791工程)配套設施完備，是風景優美的五星級酒店式高爾夫球場。

解決方案：

簡單接入 無線同樣安全

觀瀾湖度假村作為世界旅游休閑產業的第一品牌，IT網絡的可靠部署必不可少。在安全接入方面，觀瀾湖度假村網絡需要同時支持業界WLAN的兩種主要加密認證接入技術802.11i和WAPI，以便滿足不同類型客戶的安全接入。而傳統的無線廠家需要通過兩個SSID標識符來完成同時支持的功能，這給終端用戶使用帶來不便和困惑。

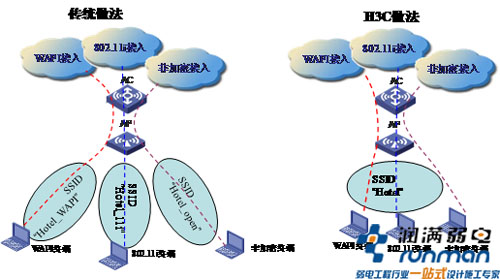

H3C通過專利技術可確保在對外SSID標識一致的情況下，啟用不同的加密模式，減少實際使用中，終端客戶需要區分不同SSID接入的不便。實現如下圖所示，傳統做法針對WAPI、802.11i和非加密模式要采用3個不同的SSID，不僅增加了酒店維護人員的工作量，還增加了終端用戶的使用難度。而H3C解決方案僅需一個SSID，即可通過AC智能識別接入客戶端的加密模式。

多業務接入 多樣化轉發方式任你選

觀瀾湖度假村無線網絡覆蓋承載了豐富的業務：針對員工提供OA應用和寬帶接入服務；針對顧客提供無線點餐，節假日期間的無線退房等業務。同時還搭建了無線語音系統，避免安保尋呼系統占用頻段被無委會收回后，沒有內部語音通話系統的問題。

針對不同的業務，需要選擇不同的轉發方式以實現轉發效率和網絡帶寬利用率的最大化。目前主流的無線網絡架構采用AC+Fit AP方式，該架構下的數據傳輸模式分兩種：集中轉發和本地轉發。集中轉發指所有業務數據由AC 集中轉發，則Fit AP 與AC 之間采用隧道技術同時傳送業務數據和管理控制數據；本地轉發指Fit AP 與AC 之間只傳送管理控制數據，業務數據由Fit AP 本地轉發。

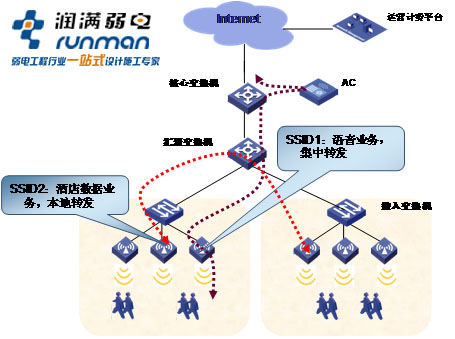

H3C WLAN產品可同時支持本地轉發和集中轉發兩種模式，對于內部業務數據（如圖SSID2）采用本地轉發模式，避免不必要的數據迂回，節省網絡帶寬，提高網絡利用率；而對于語音數據（如圖SSID1），為保證用戶漫游時的業務流暢性，須使用集中轉發模式。

智能管理 讓無線網絡維護更簡單

觀瀾湖度假村共計520余間客房全部進行了無線覆蓋，除主要區域采用直接布放方式進行部署外，個別區域采用功分器方式進行覆蓋。因此，AP部署區域廣泛，位置隱蔽，給運維帶來一定難度。

H3C iMC智能管理中心幫助度假村實現了對度假村所有無線AP進行實時狀態監控，實時調整過載、失效問題，確保會場無線網絡通暢，保證了大會的順利進行。同時，通過對PoE交換機的管理，進行遠程控制，既很好解決了“AP掉死”現象，又避免了現場攀爬、人工重啟AP的問題。

無線網絡總體部署情況介紹

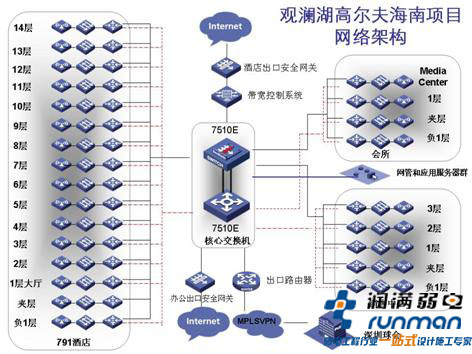

?？谟^瀾湖高爾夫球會的整網設備包括交換機、路由器、UTM、應用控制網關、無線設備均通過H3C的iMC智能管理中心統一管理，有效提升了網絡管理效率。無線網絡采用FIT AP架構，通過在S7500E交換機中插入無線控制器插卡，集中對整網AP進行管理控制。整網網絡拓撲結構如下
