4.無線部署方案設計

無線AP設備的部署是無線方案中最核心的部分，設備的選型、數量的多少、部署的位置，都決定著整個無線項目效果的好壞。因此，了解清楚客戶的上網終端數量、現場部署環境，實地墻體的信號穿透效果，都是做好該項目必不可少的前提工作。通過前期的現場環境了解，我們建議貴企業工廠的無線部署方案如下：

4.1 無線設備的選型-漢明

蘇州漢明科技有限公司是一家專業致力于無線局域網（WLAN）通信軟件和硬件開發與推廣的自主研發型企業。公司成立于2009年6月，總部位于蘇州工業倉庫，設有上海、深圳兩個研發中心，在上海、北京、武漢、成都和深圳等地設有分公司和辦事處。

漢明科技始終聚焦WLAN技術領域創新進步，以覆蓋WLAN全系列的產品線為積累，逐步形成“無線應用系統一體化”解決方案提供商，并迅速得到廣泛應用，占領了WLAN發展潮流的制高點。公司產品包括WLAN設備和網絡加速設備等，均擁有核心技術及知識產權，獲得多項發明專利，所有產品均獲得得國家無委會認證、CE認證、FCC認證等資質。

4.1.1 漢明Howay6100C無線管理器

漢明科技自主研發的Howay6100C系列無線控制器產品，是針對行業用戶的一款新型的無線控制器，基于業界領先的多核處理器架構設計，可提供強大的數據處理能力和多業務擴展能力，具有處理性能高、功能特性豐富等特點。

Howay6100C無線控制器配合漢明科技AP設備組成一體化集中式管理架構的無線網絡系統，所有AP的管理、控制、配置任務都由無線控制器集中管控下發，AP零配置即插即用?；贖oway6100C搭建的一體化無線網絡系統，相比獨立的FAT AP，集成更多的QOS、安全、漫游特性，充分提高了無線網絡的整體服務質量，使多業務承載更為可靠穩定。Howay6100C基于集群智能管理技術，對每AP的射頻環境進行實時監測、管控，從而實現AP功率、信道的自動調節以及基于用戶數或流量的負債均衡策略，最大程度的減小對無線信號的干擾，使無線網絡的負載能力均衡、穩定。

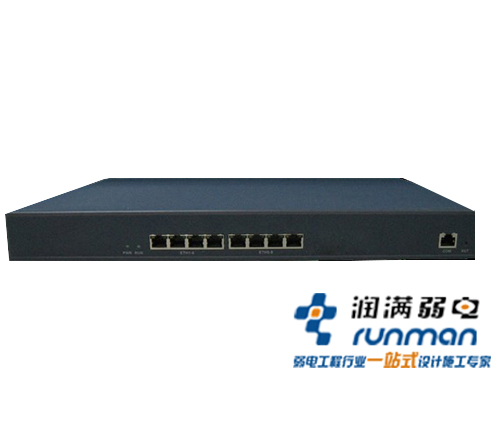

Howay6100C采用8個全千兆以太網口，最大可管理128個AP，支持802.3at功能。詳細規格請參考《Howay 6100C產品手冊》

4.1.2 漢明Howay2000NV 壁掛式單頻無線AP

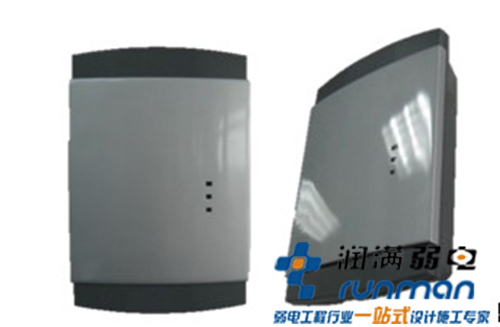

Howay2000NV是漢明科技自主研發的新一代基于IEEE 802.11n技術標準的超百兆高速無線接入設備，工作在2.4GHz頻段，采用MIMO、OFDM等技術，最高可提供300Mbps的數據傳輸速率，相當于傳統802.11a/b/g網絡接入速率的6倍。Howay2000NV內置3 MIMO天線和500mW的射頻芯片，能提供更大的覆蓋范圍和更強的信號穿透力，室內有效覆蓋距離可達40-50m。設備基于壁掛式外觀設計，美觀大方，可直接安裝在墻壁上。

Howay 2000NV具有豐富的射頻控制、移動訪問、網絡安全、多業務支持等功能，可同時提供多種接入模式（b/g/n）。根據不同的應用場景，可靈活選擇FIT或FAT工作模式，進行獨立組網或配合漢明科技無線控制器提供基于零配置的高性能無線移動網絡。結合漢明科技無線網絡整體化解決方案，Howay2000NV可廣泛應用于醫院、工廠、酒店、企業、機場、運營商等室內無線應用場合。

詳細規格請參考《Howay 2000NV產品手冊》

4.2 無線設備的選型-摩托羅拉(Motorola)

美國MOTOROLA公司是一家全球領先的為客戶提供從產品到解決方案的一整套應用系統的高科技公司。產品線涉及前端數據采集、無線網絡及其核心管理等各個層面。美國MOTOROLA公司是全球移動計算技術的先驅，也是最早參與制定無線網絡標準的廠商之一（80年代MOTOROLA與IBM、AT&T共同確定了無線網絡的802.11協議框架體系）。

基于業界領先的技術優勢，穩定可靠的產品品質，為方便用戶使用而精心設計的產品細節，使得Motorola連續三年被Wlan行業權威機構Gartner評為無線行業領袖。選擇摩托羅拉，就是選擇唯有行業領袖才具備的獨特優勢以及業已在世界各地為各行各業的客戶成功部署的成熟技術。

“摩托羅拉在無線行業的領袖地位，就像Cisco在有線網絡行業的領袖地位”。

“摩托羅拉產品是最為綠色環保的Wifi設備”。

“可能是業界唯一一家能夠滿足用戶所有無線需求的設備供應商”。

以上是WLAN業界權威機構對MOTOROLA的評價，。

從1996年推出第一款專為酒店行業而設計的Wifi產品至今，摩托羅拉已經連續15年致力為酒店行業提供最能滿足酒店無線業務需求、技術最領先、管理維護最為簡便、產品穩定性最強的無線產品整體解決方案，擁有數百項專利技術、并獲得數十項各類行業獎項。同時根據酒店業務需求的不斷變化，摩托羅拉依托多年為酒店行業服務的經驗以及強大的技術研發優勢，不斷為客戶提供最能滿足酒店現在業務及未來業務發展需求的酒店行業專用產品。

1996年至今摩托羅拉酒店行業專用無線接入設備

作為業界的領導者，摩托羅拉的無線網絡設計架構及產品功能設計思想是無數無線網絡設備供應商所追隨和效仿的對象。但依托摩托羅拉常年的酒店服務經驗及數百項專利技術的保障，僅有摩托羅拉才能為您提供安裝維護最為便捷，使用效果最佳，客戶滿意度最高的酒店無線網絡覆蓋產品及解決方案。摩托羅拉酒店解決方案包括：涵蓋廣泛的專有廣域及局域網絡設備組合，具備豐富的通信功能的移動終端，能提供出類拔萃的應用的合作伙伴渠道以及一攬子部署前后服務等，以幫助您搭建移動無線網絡，并使之保持最優性能。正是由于摩托羅拉在酒店行業所擁有的諸多優勢，才使其成為全球眾多酒店集團的首選Wifi網絡設備供應商。選擇摩托羅拉，意味著您選擇了一家行業領軍企業作為您的技術合作伙伴。摩托羅拉將為您提供成熟的專業知識和技術，以幫助您最大限度地實現價值，更快地獲得投資回報 -- 進而在酒店行業中領先一步

4.2.1摩托羅拉RFS 4000無線控制器

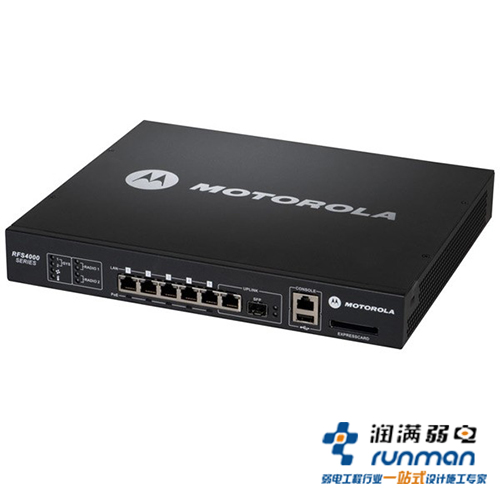

RFS 4000 是一個全面集成的設備，包括一個 802.11n無線服務控制器、802.11n接入點、有線交換機（5個 POE 端口融為一體）、IPSEC VPN/ 防火墻/ WIPS安全保護、RADIUS 和 DHCP服務器、位置和 RFID 引擎*、3G冗余備份鏈路功能等。

WiNG 架構

借助一個集無線語音、視頻、數據和多射頻技術（如 RFID*）和 Wi-Fi（包括8 0 2.11n）和未來的4G技術于一體的平臺，改善業務流程；豐富的企業級功能包括跨二級/三級部署的無縫漫游、極具彈性的故障網絡冗余功能、全面的安全保護、高質量的語音和其他增值服務。

無線入侵檢測/保護系統(IDS/IPS)

集成的 IDS/IPS 利用802.11n接入點的雙頻段感應功能來防御無線攻擊。先進的 WIPS 模塊可對接入有線網絡的無線非法接入點進行檢測和遏制，為無線網絡提供進一步的保護。

Wi-Fi 和類 RFID 實時定位系統均可實現集中的資產跟蹤和監控*。USB 存儲能力使 RFS 4000 可在分支網絡中用于下發無線客戶端的軟件版本。VoWLAN支持能力使園區內外的員工實現一鍵通等功能，可為整個無線企業網絡提供經濟高效的語音服務。豐富的功能集合可實現對眾多無線網絡功能的細微的控制，以確保連接的通暢無阻，從而提供優質的語音服務。高品質服務 (QoS) 確保了語音和視頻服務的卓越品質。WMM 準入控制（包括 TSPEC 和

SIP 呼叫準入控制）及 802.11k 射頻資源管理確保了語音呼叫享有專用寬帶，加強了對于各種 VoIP 手持設備的有源語音呼叫的控制。

端到端支持

作為移動行業的領導者，摩托羅拉在世界各地為許多全球大型企業部署移動解決方案過程中積累了豐富的經驗。摩托羅拉企業移動服務融合了這些專業知識，可提供全面的支持計劃，幫助您部署和維護 RFS 4000，使其維持峰值性能。摩托羅拉推薦使用高級更換支持服務來保護您的投資，該服務是一項為期數年的計劃，包括下一工作日設備更換、軟件技術支持和軟件下載，有助于確保業務順利運作并取得成效。該服務所包含內容非常全面，包括正常磨損及內外元器件的意外損壞，大大減少了不可預見的修理費用。

RFS 4000 系列實現有線/無線網絡的真正融合，以建立一個智能的分支辦公網絡安全的訪客接入（熱點）提供安全的有線*和無線客戶端訪客接入，內置的強制Web portal、可定制登

錄/歡迎頁面、用戶登錄網址重定向、按使用量收費、動態分配客戶端的 VLAN、DNS 白名單、使用 GRE 信道*將信息流傳輸?shù)街醒胝军c(diǎn)、API 支持*（實現與自定義的We bportal互操作）

實時定位系統 (RTLS)*

提供豐富的定位服務，支持 802.11、RFID 和第三方定位解決方案（包括行業領導者 AeroScout、Ekahau和 Newbury Networks 提供的解決方案），以實現實時的企業資產跟蹤。

基于標準的支持：EPC 全局 ALE 接口，用于處理和過濾來自所有有源和無源標簽的數據；EPC 全局LLRP 接口，支持無源 RFID標簽

3G 連接，用于網絡冗災或

快速部署主 WAN 鏈路出現故障時，可使用各種現成 3G PCIExpress卡提供 3G 無線廣域網鏈路回傳支持

增強的端到端高品質服務(QoS)

可增強語音和視頻功能；對網絡流量進行優先排序，以盡可能地減少延遲，并提供最優的用戶體驗；SIP 呼叫準入控制和帶準入控制的 Wi-Fi 多媒體擴展（WMM 節能）可增強多媒體應用效果，延長電池供電時間和增加電池

4.2.2摩托羅拉AP6521無線AP

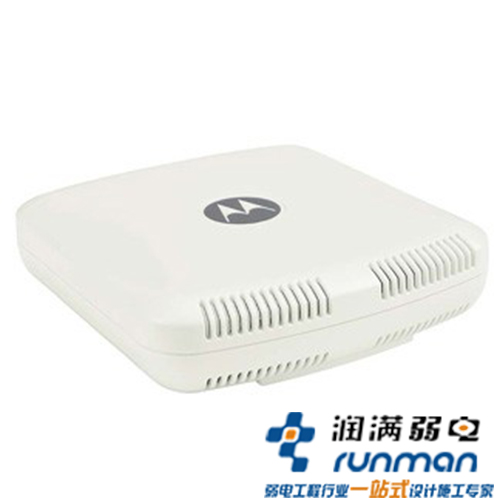

AP 6521規格表

物理特性AP 6521（內置天線） AP 6521（外接天線）

尺寸： 15.24cm長x 13.97cm寬x4.11cm高

重量： 0.91千克    1.14千克

安裝選項： 吊頂式（懸掛在天花板下方T形條上）；壁掛式吊頂式（安裝在天花板上方）；壁掛式

阻燃：是，經UL 2043認證

LED指示燈： 2個LED指示燈，可指示2.4GHz/5 GHz活動、功率、開通和錯誤等狀態

無線數據通信和網絡連接

速率：  802.11b/g：1、2、5.5、11、6、9、12、18、24、36、48和54Mbps

802.11a：6、9、12、18、24、36、48和54Mbps

802.11n：MCS 0-15，最高300Mbps

網絡標準： 802.11a、802.11b、802.11g、802.11n

無線技術： 直接系列擴頻（DSSS）、正交頻分復用（OFDM）和空間復用（MIMO）

可支持的虛擬局域網/無線局域網： 虛擬局域網/無線局域網均取決于控制器

上行鏈路： 自動偵測10/100/1000Base-T以太網

射頻特性

工作信道： 5GHz：從5180 MHz至5825 MHz的所有信道

2.4GHz：2412-2472 MHz

實際工作頻率取決于各個國家的法規限制

最大有效發射功率： 27dBm

發射功率調節： 1dB步長

天線配置： 2x2 MIMO（兩根用于發射，兩根用于接收）

工作頻段： FCC EU 2.412至2.462 GHz；2.412至2.472 GHz；5.150至5.250 (UNII -1)； 5.150至5.250 GHz

5.725至5.825 (UNII -3)； 5.150至5.350 GHz； 5.725至5.850 (ISM)；5.470至5.725 GHz

使用環境

工作溫度： 32°F至104° F/0°C至40° C

貯存溫度： -40°F至158° F/-40°C至70° C

工作濕度： 5%-95%（非冷凝）

工作海拔高度： 8,000英尺/2438米

貯存海拔高度： 15,000英尺/4572米

靜電放電： +/- 15 kV（空氣） +/- 8 kV（接觸）

電源技術規格

工作電壓： 802.3af電源：48 VDC @ 12.95W（典型值）；36 VDC至57 VDC（范圍）

工作電流： 270mA rms @ 48V

集成式以太網電源支持： 基于標準的IEEE 802.3af

產品安全認證UL 60950、 cUL、 EU EN 60950、 TUV和UL 2043（外置天線）

無線電使用許可FCC（美國）、加拿大工業部、CE（歐洲）

4.3 無線傳輸設計

根據網絡拓?fù)鋱D，可清晰地了解無線數據從AP，到核心交換機的層層傳遞。

一 無線數據的傳輸：

無線終端--> AP --> POE接入交換機 -->區域匯聚交換機 --> 核心中控交換機

二 線路的部署：

1. AP -> POE交換機：所有AP均通過網線接入POE交換機，由于該交換機同時進行供電和數據傳輸，所以建議AP到POE交換機的網線距離不超過100米為佳。酒店客房部分采用原有的水品線路即可。

2. POE交換機-> 區域交換機：每層樓弱電間部署樓層的POE接入交換機，通過垂直主干線路連接至大樓的主交換機；

4.4 無線點位的部署

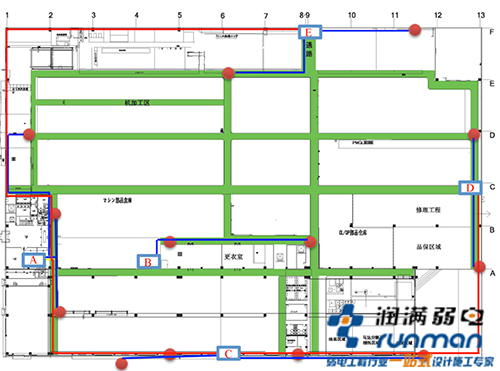

無線部署的整體效果圖，請參照?qǐng)D片原文件《晟泰工廠整體布點走線圖.jpg》

大致請參照下面縮略圖：

紅色餅狀圓形代表無線AP的點位

藍色方框代表機柜和交換機所處位置

紅色線條標示光纖 ,藍色線條標示超五類網線

布點方案說明：

如圖所示，

1、藍色方框代表機柜的部署位置，由于工廠整長達160米，網線傳輸?shù)木嚯x不建議超過100米，所以在交換機節點的考慮上，需在100米訪問內加交換機進行中繼,為了減少交換機和機柜的數量,距離較遠的機柜之間采用光纖進行連接；

2、紅色圓餅代表AP，AP通過POE供電傳輸，所以在機柜中放入POE交換機（或者交換機+POE模塊，但不建議該種方式），來提供供電和數據傳輸；

3 、B/C/D/E點直接匯聚到 A 點統一管理

4.4 無線AP統計

根據實際情況可能會有適當?shù)脑黾?點位的位置也會做適當?shù)恼{(diào)整

4.5 機房部分

4.5.1 AC管理控制器

AC控制器部署在總機房，旁接在核心交換機上，對網絡中所有AP設備進行統一部署和管理，其拓?fù)浣Y(jié)構見4.1總體架構圖

4.5.2 POE設備

所有無線AP設備， 均采用網線來進行POE供電，有助于減少安全隱患，因此，需在節點處加設POE供電交換機。根據布點圖統計，建議在機柜接入的位置a點部署一臺16口POE交換機,支持2個光口，其他機柜出部署8口的POE交換機。

POE及無線設備統計表

注：采用POE交換機，性能更優更穩定，若需節省成本，可采用普通交換機+POE模塊的方式進行部署。
