5月19日-22日，2016上海佳能博覽會在上海國際會議中心召開，為了營造一個穩定高效的網絡環境，特邀潤滿無線做主網絡的搭建和現場WiFi覆蓋。

客戶需求如下：

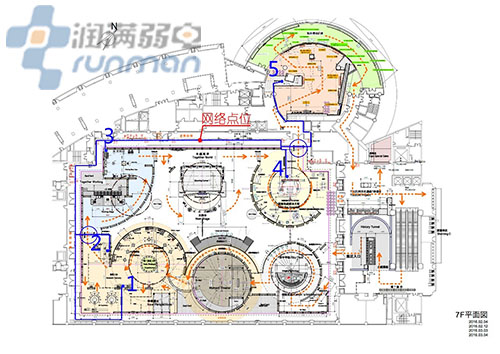

在7樓主會場需要一根500M的光纖進線，聯通的網絡配線箱在B2的地下車庫，需要用光纖從地下室走到7樓，并接入路由器。

在1點的位置和網絡點位的位置，還需要各布置一臺無線AP提供給會場的人員無線上網的需求；

在2.3.4.5點的網絡設備和鏈路具有冗余性，保證網絡的可靠性、安全性和可管理性；

流量控制、行為控制、冗余性、可靠性和安全性管理

網絡骨干采用千兆光纖連接，終端全部采用6類線纜連接，分別提供千兆和百兆接入；

方案如下：

從地下室車庫用12芯單模光纖（帶鎧室外光纖）部署一根將近200M的線路到7樓的機柜位置，并通過思科的路由器把光信號轉化為電信號，連接到思科的POE交換機并劃分6個不同的VLAN，用以提供6個不同區域的上網需求。

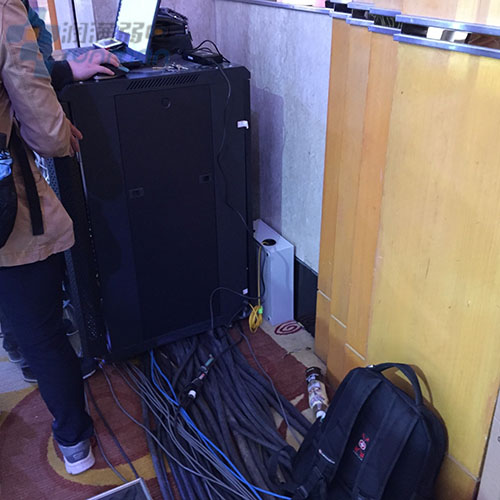

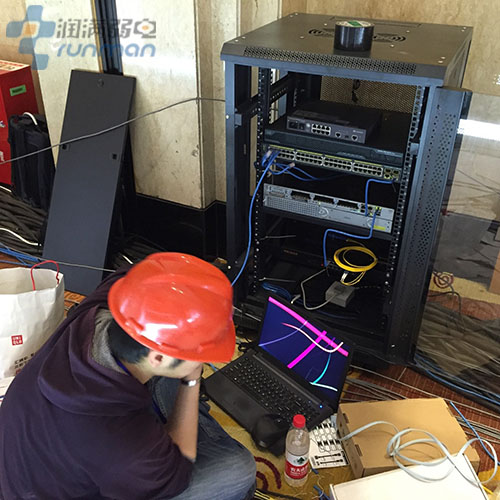

在網絡點位的地方用一臺22U的機柜，把思科的路由器交換機以及光電轉換設備全部架設在機柜內以確保設備的穩定性以及安全性。

從機柜的位置到5個網絡節點的位置，全部使用安普6類非屏蔽網線部署，以確保網絡的穩定和減少網絡信號的衰減，尤其是1號點位，距離將近130米而且需要給無線AP供電，對網線會有更高要求。
