方案概況

【方案名稱】：倉庫無線覆蓋解決方案-采用Motorlola設備
【業務類型】：倉庫無線覆蓋
【行業性質】：制造行業
【方案展示】：詳情
【方案特點】：1. 系統具有和有線網絡構架的無縫整合性：通過虛擬子網的構架將無線系統有機地結合到整個企業網絡中，網絡的規劃不是獨立，而是與企業的有線網絡結合在一起。
2. 系統具有高度的可管理性和可維護可擴展性
3. POE供電，安裝簡便，無需配置：接入點AP621是個即插即用的設備，它不需要進行任何的配置。
4．虛擬AP，實現一個接入點的多個接入功能：使用虛擬AP，可以將無線局域網劃分成真正的多個廣播域，提供多個ESSID映射到多個BSSID的功能。分劃的廣播域可以有效地減少無線網絡子網上的數據通訊流量，并提高子網間的安全和機密性。
5. 可以集中控制管理所有的接入、安全和移動服務，便于對整體無線網絡的管理和維護。
6. AP之間可以無縫漫游

解決方案

根據無線網絡覆蓋需求，我們將給出初步的方案和設備清單。根據客戶需求，將對1-7層進行全覆蓋。

方案的設計為：

采用集中式的控制管理結構，分布式無線網絡系統來設計無線網絡，采用RFS6000控制器+AP621來組建無線網絡。

MOTOROLA無線網絡方案采用了AC＋AP構架，將密集型的無線網絡和安全處理功能轉移到集中的 WLAN 交換機中實現，同時加入了許多重要新功能，諸如無線網管、AP間自適應、無線安全管理、無縫漫游等 .

1.方案的優點

1. 系統具有和有線網絡構架的無縫整合性：通過虛擬子網的構架將無線系統有機地結合到整個企業網絡中，網絡的規劃不是獨立，而是與企業的有線網絡結合在一起。

2. 系統具有高度的可管理性和可維護可擴展性

3. POE供電，安裝簡便，無需配置：接入點AP621是個即插即用的設備，它不需要進行任何的配置。

4．虛擬AP，實現一個接入點的多個接入功能：使用虛擬AP，可以將無線局域網劃分成真正的多個廣播域，提供多個ESSID映射到多個BSSID的功能。分劃的廣播域可以有效地減少無線網絡子網上的數據通訊流量，并提高子網間的安全和機密性。

5. 可以集中控制管理所有的接入、安全和移動服務，便于對整體無線網絡的管理和維護。

6. AP之間可以無縫漫游

2.無線AP部署

1.2.1 樓層無線覆蓋

1) AP架設的位置 AP621的架設方式多樣，可以安裝在墻上，或者安裝在天花板上或者采用T-Bar的方式進行安裝。根據區域的大小，在橫向和縱向走廊的頂梁上，安裝AP621，從每臺AP621到接入交換機之間，需要重新布放線纜。由于AP621支持以太網線供電技術，因此，與AP621相連接的只需要1根8芯網線，省掉了電源線的布置。

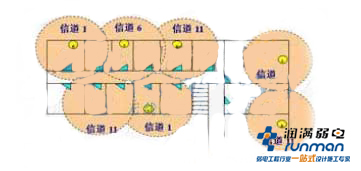

2) 無線頻道分布圖由于AP較多，應注意AP的信道規劃。相鄰3個區域內要采用完全不干擾的頻段，如信道1、6、11。

倉庫無線覆蓋點位圖

因為實際施工中，建筑材料、辦公環境差異很大，故對信號影響也很大（見下表），如果實測信號穿透情況良好，方案可以進一步優化，每層只需要放置更少數量的AP即可。AP的數量視現場實際勘測情況而定。為了保障無線網絡系統處于最佳運營狀態。因此，為了保證在發生突發事件的情況下系統的正常運行，設計中需規劃一定的冗余數量的AP以及無線信號的冗余。

3) 選用的天線

AP621在室內有多種選擇，一般可以選用集成天線的AP621或外置3db或5db的全向天線，在全向天線不能覆蓋需要的位置時，可以選用合適的定向天線達到覆蓋的目的。

1.3 集成方案和設備清單

該倉庫分長度50M左右，寬度15M左右，倉庫在貨物比較少的情況下比較空曠，貨架高2米，1-3層是廠房貨區，7層是退貨區，4，5，6層是宿舍去根據圖紙的情況，共放置31個AP621，采用集中管理架構，可以滿足需求

(紅色表示AP621)

1-3層結構差不多，每層需要5個AP，能達到全覆蓋效果，，這樣共需15個AP。根據圖紙給出AP布點圖如下：

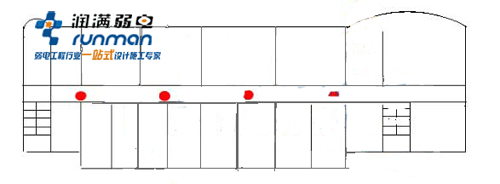

倉庫無線覆蓋方案點位圖

4-7層結構一樣，為倉庫區，建議一個AP覆蓋4個房間，共需要12個AP。根據圖紙給出AP布點圖如下

綜上所述,共需要31個AP，余量4個。注意：因沒有進行實地現場勘測，本部分AP數量為根據平面圖設計，可能與實際使用數量稍有偏差，一切以最終測試結果為準。4-6層倉庫區，由于房間比較多每個房間都有2米高的貨架，可能4個ap覆蓋效果不是最佳，可以適當增加，考慮了4個余量。

設備清單

AP-0621-60010-WR [AP] 802.11n dependent access port single radio internal antenna version --> 35個 http://www.szwebanalytics.com/wireless/motorola-21.html

RFS-6010-10010-WR [AC] RFS6000 8 Port Wireless LAN Switch --> 1個 http://www.szwebanalytics.com/wireless/motorola-16.html

RFS-6010-UC-08-WWR [License] 8 port License upgrade certificate --> 4組

RFS-6010-100R0-WR [AC備機] RFS6000 Zero Port Wireless LAN Switch --> 1個

S2600PC-28PC [POE交換機] 新格林耐特POE交換機 --> 2個 http://www.szwebanalytics.com/wireless/poe-182.html

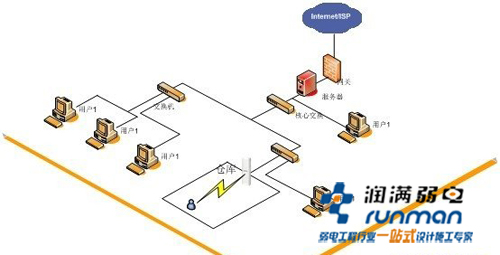

4 網絡拓撲結構

1．無線網絡覆蓋交換機RFS6000主機和備份機放置在中心計算機房，與中心計算機房網絡交換機連接；

2．AP621通過POE模塊連接到樓層交換機上，每個接入點到AP621的線纜長度規定不得超過100米；

3．樓層交換機之間級聯，通過1000M上聯口接入到樓層的中心機房；

4．無線網絡交換機RFS6000通過有線網絡，管理AP621

倉庫無線覆蓋解決方案
