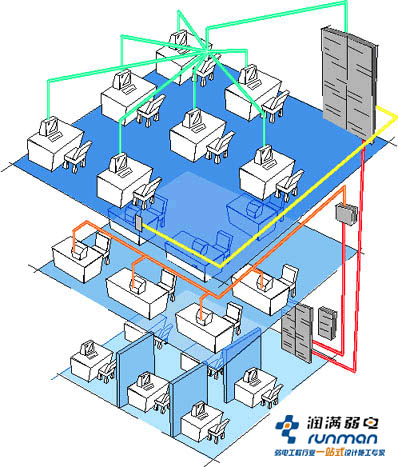

綜合布線是一種模塊化的、靈活性極高的建筑物內或建筑群之間的信息傳輸通道。通過它可使話音設備、數據設備、交換設備及各種控制設備與信息管理系統連接起來，同時也使這些設備與外部通信網絡相連的綜合布線。那么，實際布線中大家需要避免什么錯誤?

實際布線大家需要避免的十項錯誤

一、未對整體網絡進行前瞻性規劃

目前千兆網絡已經開始普及，但還有很多公司需要繼續使用百兆到桌面的網絡連接。例如，一些公司需要搬遷到新的辦公地點，這就必須對網絡線路進行重新部署，這時是應該采用可以滿足當前應用的傳統的網線技術，還是選擇在未來數年內可以持續升級的新型網線技術，就會擺在我們的面前。

需要我們注意的是，在項目運行過程中，人力資源成本才是最高昂部分。雖然在實際工程的實施過程中選擇較高級的布線方案看似合理性不是很好，但我們建議大家還是要盡可能的考慮使用質量較好的產品。這樣會在很長一段時間內，讓你的企業不至于在面臨更高網絡需求時出現尷尬。因此，確保所使用的網絡布線技術不會過早的落伍，也是網絡布線人員必須要考慮的問題。

二、語音和數據業務使用不同線路

考慮到成本的問題，很多公司以前都會在語音和數據業務中使用不同規格和類型的網線。語由于語音業務對于線路狀況的要求并不很高，只要使用單根電線即可達標，所以為語音業務提供較便宜的線路就可以保證數據線路獲得預算中較大部分的資金。

直到今天，盡管綜合布線所耗費的資金依然是一筆不小的開支，但其中最大的開支已經變成了人力資源成本，線路本身不再占最高的投資份額。

另外，隨著語音電話技術的普及，語音業務在很多環境中已經變成了存在數據需求依賴數據級網線支持的項目。實際上，如果公司確實存在這方面需求，只要選擇合適的語音電話設備，就可以利用現有數據線路和語音電話設備內置的以太網交換機來滿足相應的要求，從而避免進行重復多次布線所導致的資金浪費。

總之，在工作開始之前，我們不能簡單地假設語音服務僅僅需要使用舊式3類線就可以滿足。如果需要為電話單獨部署一條線路的話，就應該確保其性能可以達到支持?jǐn)?shù)據線路的等級。

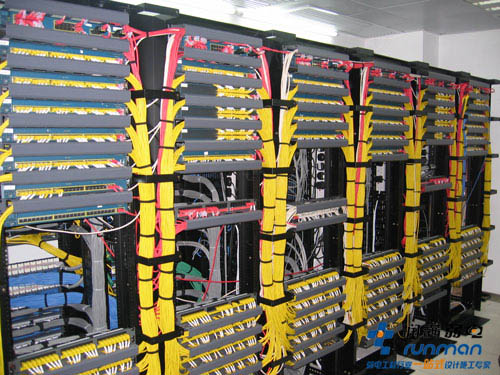

三、沒有對線路進行有效管理

通常情況下，大家都會認為增加線路數量會給現有系統帶來幫助。梯形機架的增加以及隨之而來基于機架的線路管理等工作確實會導致運營成本上升。但也可以讓日常維護工作變得非常簡單。需要注意到，線路管理工作并不會因?yàn)轫?xiàng)目最終安全完成而自動終止，當越來越多的線路被添加進來時，現實情況也會隨之改變。

因此，我們要堅持對線纜進行標識，按照顏色分類，或者采取一些其它類型的專門處理，確保在任何情況下都可以輕松地識別出相關線路。

四、網線與電纜形成平行布設

數據線進行傳輸時采用的是“雙絞線”(非屏蔽雙絞線)模式。低電壓通過電線運行所產生的磁場是通信鏈的重要組成部分。當非屏蔽網線與電線平行時，就會出現磁場干擾的問題，這將導致所傳輸數據中出現大量重復和亂碼類信息的情況。在很多案例中，這都會造成在兩地之間進行有效傳輸?shù)氖。瑐鬏斔俾蕦⒀杆傧陆担l頻出現需要重復傳輸?shù)膯?wèn)題。

如果必須要在電線附近部署網線，就一定要確保以垂直而不是平行的方式通過。曾經的一個案例發生在90年代末，筆者遇到新安裝的同軸電纜不能正常工作的情況，這條線路本來負責連接距離非常近的兩座建筑，在經過了各種故障排查后，筆者突然發現兩座建筑物之間的架空電力線與同軸電纜纏繞在了一起，因此導致線路受到了嚴重的電磁干擾，不能正常傳輸數據。

五、網線與“干擾”設備在同一區域內

在現實環境中，并不是只有電線才能對數據線造成干擾。照明用的熒光燈、電機以及能夠產生電場或磁場干擾的相關設備都可以給網線傳輸數據帶來嚴重影響。因此，在布線時，我們需要確保線路遠離這些干擾源所在的區域。

六、不考慮實際距離的限制

在開始布線之前，首先應該確認需要實現連接的距離和范圍。以使用普通雙絞線進行典型以太網布線為例，在千兆網絡中的距離限制為100米。如果公司所選擇的是萬兆或者四萬兆的技術，就要按照相對應的具體設計距離為標準。舉例來說，如果公司打算在超過100米的距離上利用雙絞線運行萬兆網絡，就必須選擇6A或更高等級的網線。

七、違背法律、法規的要求

法律法規在很多方面都會起到?jīng)Q定性的作用，所以，如果不符合地方法規要求，就可能會帶來安全風險。舉例來說，絕大多數地方都禁止在空冷環境下使用聚氯乙烯外皮的線路。由于聚氯乙烯在燃燒時會產生有毒氣體，這可能會給消防人員和其它緊急狀況處理人員帶來傷害。

如果在部署低電壓線路時沒有遵從地方法規的要求，企業就可能要面臨被罰款甚至拆除并重新布線的嚴重后果。因此，在工作開始之前，就應該了解自身的責任所在，并確保所有相關承包商都已滿足地方法規的要求。

八、忽視對線路進行測試

在布線工作完成后，應該利用各類工具來對每條線路進行測試，以確保它們都可以達到預定要求。涉及的工作包含對傳輸距離和線纜的具體規格進行驗證。如果是千兆網絡，還需要對線路進行驗證以確保可以達到相應的要求。

九、不遵循行業標準

眾所周知，每根網線中有八根單獨的線路。因此，只要我們可以保證線路兩端使用的模式相同，并且類型一致，就可以任意對其進行連接。事實證明，這種看法是錯誤的。所以設定行業標準是有其原因的，在布線標準中需要考慮到線路被扭曲以及外部環境方面的影響。

如果在布線時沒有遵循這些標準，就可能會出現干擾和低效率等問題，從而給網絡整體性能帶來負面影響。這里所提到的標準，就是EAI/TIA-568-A和B，它們規定了數據類線路的部署方式。

十、對新增線路未進行合理規劃

當我們需要在網絡中使用以太網交換機來處理新增加的線路時，需要專門說明的是，在沒有進行科學的合理規劃之前，貿然使用以太網交換機就將給整個網絡帶來未知的因素和不穩定的風險。

通常情況下，使用微型交換機的用戶往往只需要增加一兩個端口，所以并不需要對流量進行規劃。而由于增加了額外端口的因素，就有可能會導致出現問題。如果新服務需要大量網絡資源來支持，就要盡量避免出現瓶頸現象。

因此，應該引起注意的是，在沒有絕對需要采取增加交換機及網絡端口的情況下，就要盡量考慮采取其他方式進行網絡增容，比如額外增加新的線路來擴充網絡規模。
